OC(Output Compare)输出比较

作者:Keysqiu
创建时间:2025-11-30 18:19:02 最后一次修改时间:2025-12-02 11:50:28
Categories: Tags:

OC理解:输出比较可以通过比较CNT与CCR寄存器值的关系,来对输出电平进行置1、置0或翻转的操作,用于输出一定频率和占空比的PWM波形(可以想象成信号发生器,您细品就懂了!!!)

PWM简介

(上图中Ts的值从第二个图中可以看出,代表一个高低电平变换周期的时间;Ton代表一个高低电平变换周期内高电平所占的时间)

PWM核心思想:天下武功,唯快不破,只要我闪的足够快,你就发现不了我到底是闪着亮的,还是一个正常的、平稳的亮度
(注意:使用PWM必须是在一个惯性的系统中)
ps:

①:LED在熄灭的时候,由于余晖和人眼视觉暂留现象,LED不会立马熄灭,而是有一定的惯性,过一小段时间才会熄灭

②:当电机断电时,电机的转动不会立马停止,而是有一定的惯性,过一会才停)

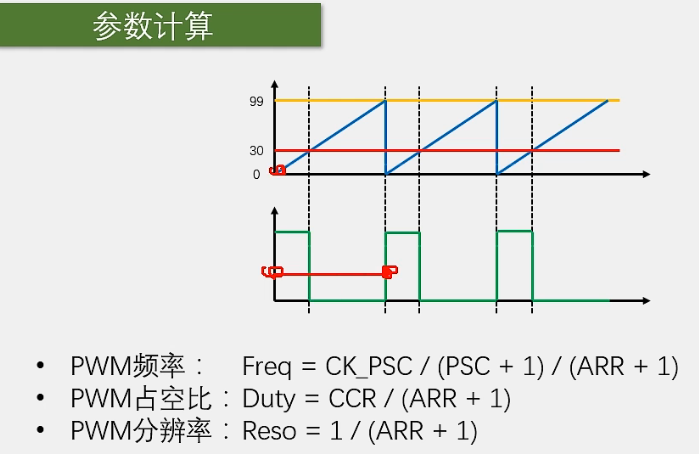

PWM参数计算
